24小时服务热线：
TEL:15136231602
网 址：www.zzjykj.net
联系人：邹经理
手 机：15 13623 1602
电 话：0371-67825601
传 真：0371-67825601
E-mail：jinye01@126.com
邮政编码：450001
公司地址：郑州市高新区冬青街26号河南省电子商务产业园4号楼1单元203室
电熔耐火原料在生产过程中会产生大量的粉尘和有害气体,既污染环境又浪费资源,虽然大多数企业在工厂建设时都配套了除尘设施,但由于工艺条件复杂,除尘设施在配合上都不同程度地存在一些问题,除尘效果很难达到国家标准的要求。
在电熔耐火原料的生产中, 一般电熔刚玉的熔点在1900 ℃左右,烟气温度相应的比较低,除尘的设计相对比较简单,除尘效果也比较好。但电熔氧化锆熔点很高,比氧化铝高500 ℃左右,烟气温度高达1000 ℃,除尘的设计相对比较复杂。
电熔砖冶炼生产过程采用倾倒式电弧炉,最大倾炉角度为60°,电极可旋转,旋转最大角度为60°;炉子上方设加料平台,进行半机械化加料。
在冶炼过程中产生大量的高温含尘烟气和粉尘。烟气成分主要为N2 , 其他为O2、CO、CO2 等; 含尘量约为5 ～10g·m- 3 ,根据加料的多少和冶炼的时段而不同。
粉尘成分主要为ZrO2 、SiO2、MgO、Fe2O3、CaO、Al2O3 等,属碱性,密度约2. 5 g·cm- 3 ,磨蚀性较强;粒径分布为: < 5μm的占30% ～40% , 5～10 μm的占25% ～30% , 10～40μm的占15%～20% , > 40μm的占15%～20%。
根据以上可以看出冶炼炉烟气有以下特点：
a、烟尘粒度细，吸附力强
烟尘粒径在10μm以下占多数。由于尘粒细，比表面积大，吸附力强，
b、温度高，治理难度大
烟气温度一般为300～1000℃。由于烟气温度高，对管道材质、构件结构及设备的选型均有特殊要求。
c、烟气的阵发性强，无组织排放多
冶炼时工艺步骤较多，其烟气的产生具有阵发性，而且随着冶炼过程的不同，散发烟气量也不同，波动极大。一般除尘系统主要控制最大冶炼过程的烟气（一次烟气），而对其它工艺过程的烟气（二次烟气）却无能为力，行成了无组织排放。
3400 kVA电弧炉熔炼氧化锆时,炉气温度一般为800～1100 ℃,在冶炼后期一般采用明弧操作,炉气温度高达1000℃以上。除尘管路在靠近炉子的部位呈暗红色,非常容易发生将操作工人烫伤的意外事故。为解决这一问题, 在除尘管路靠近炉子的部分设计了约2 m长的水冷套,将烟气温度大幅度降低,既解决了容易发生将操作工人烫伤的危险,又解决了烟气温度过高而导致的滤筒除尘器滤筒使用寿命降低的问题。
电弧炉上部设水冷式密闭炉盖,实为矮烟罩的作用,其上有一检查孔为常开,可渗入炉外空气,补风兼使烟气温度降低。炉盖可升降和旋转,密闭排烟量为8000 m3 ·h-1 ,烟气含尘浓度约为4500～8000 mg·m- 3。烟气温度根据冶炼时间和炉外空气混合比的不同而有所差异。为最大限度的减少烟尘对环境的污染。

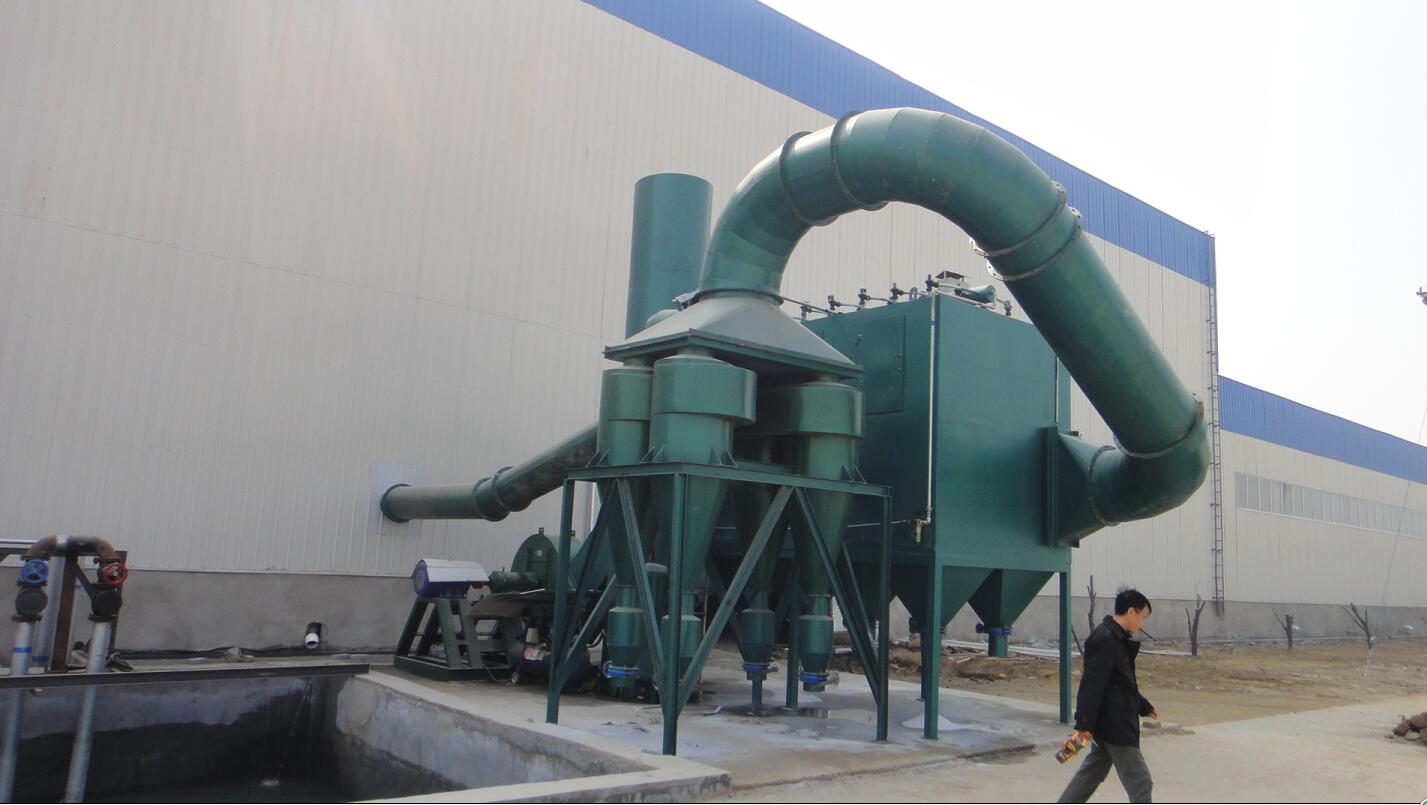

电熔砖冶炼炉除尘系统设计中对烟气采用了列管降温沉降和滤筒除尘器二级除尘方案，对电弧炉炉内抽风,烟气先经列管降温一级除尘后,再进入滤筒除尘器进行二级除尘,净化后的气体经风机高空排放。
列管降温为多组立管组成,滤筒除尘器的滤筒采用耐高温聚酯纤维。采用脉冲自动清灰方式,过滤风速可提高到2. 0 m·min- 1左右,这样除尘器就可选用较小型号,减小了占地面积,体现了经济和实用。
本系统选用脉冲式滤筒除尘器，除尘器净化效率＞99.6%，除尘后烟尘排放浓度低于30 mg/m³，烟气黑度林格曼0级。清灰方式设定为在线自动循环清灰，烟气进入除尘系统前采用多组列管降温捕集火花并降低温度，采用人工监测粉尘浓度手动控制变频器工作来达到节能目的。
